Phân loại mảng ăng-ten .
Thời gian đọc ước tính: 15 phút
Ăng-ten mảng thường được phân loại dựa trên cách bố trí các đơn vị riêng lẻ của chúng.
Mảng tuyến tính: Một mảng các phần tử anten được sắp xếp dọc theo một đường thẳng, với khoảng cách giữa các phần tử có thể bằng nhau hoặc không bằng nhau. Nó có thể được chia nhỏ hơn nữa thành mảng chiếu sáng cạnh và mảng chiếu sáng đầu dựa trên hướng tập trung năng lượng bức xạ.

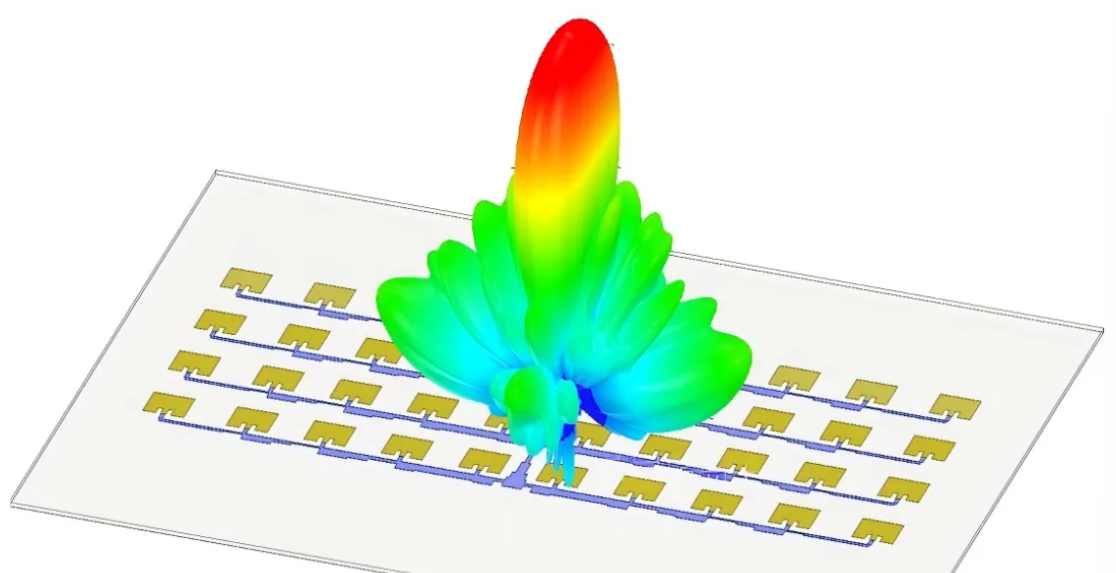

Mảng phẳng: Một mảng các phần tử anten được sắp xếp tại tâm của một mặt phẳng duy nhất. Nếu tất cả các phần tử trong một mảng phẳng được sắp xếp theo dạng lưới hình chữ nhật, nó được gọi là mảng hình chữ nhật; nếu tất cả các tâm phần tử nằm trên các vòng tròn đồng tâm hoặc vòng elip, nó được gọi là mảng tròn. Mảng phẳng cũng có thể có các mảng với khoảng cách đều hoặc không đều.
Mảng anten phù hợp: là các mảng anten được gắn và phù hợp với hình dạng của vật mang. Mảng anten bề mặt hình trụ, mảng anten bề mặt hình cầu và mảng anten bề mặt hình nón đều là ví dụ về mảng anten phù hợp.
Ăng-ten mảng Cấu hình đơn vị.
Ăng-ten tuyến tính Các phần tử mảng: loại lưỡng cực, loại đơn cực, các phần tử hình vòng (như ăng-ten khe) và các phần tử hình xoắn ốc.
Các phần tử dạng màng ngăn: phần tử anten hình loa, phần tử ống dẫn sóng khe hở, phần tử vi dải dạng vá.
Các thành phần lai và chuyên dụng: Các đơn vị Yagi-Uda, các đơn vị mảng lưỡng cực tuần hoàn logarit, các đơn vị anten cộng hưởng trung bình, các đơn vị siêu bề mặt/siêu vật liệu.
Cơ sở lý thuyết của ăng-ten mảng.
① Nguyên lý giao thoa và chồng chất của sóng điện từ: Ăng-ten mảng có thể tạo ra các đặc tính bức xạ khác với các ăng-ten đơn lẻ thông thường. Một trong những lý do chính là sóng điện từ phát ra từ nhiều đơn vị bức xạ đồng nhất giao thoa và chồng chất lên nhau trong không gian, khiến một số khu vực có bức xạ tăng lên và một số khu vực khác có bức xạ giảm xuống. Điều này dẫn đến sự phân bố lại năng lượng bức xạ tổng cộng không đổi trên các vùng không gian khác nhau.
② Định lý tích biểu đồ hướng: Trong điều kiện trường xa, hàm hướng chuẩn hóa tổng thể của một ăng-ten Mảng gồm nhiều phần tử giống hệt nhau, được kích thích với biên độ và pha cố định, và được sắp xếp ở các vị trí hình học cố định, có thể được phân tích như sau:
Yếu tố chính F( θ , φ ): Tính định hướng của một đơn vị riêng lẻ trong không gian tự do (bao gồm cả đơn vị ' (sự phân cực và định hướng).
Hệ số mảng AF( θ , φ Điều này hoàn toàn phụ thuộc vào bố cục hình học, khoảng cách, biên độ kích thích và pha của mảng, và không phụ thuộc vào hình dạng cụ thể của các phần tử.
Tức là, sơ đồ hướng tổng thể kết hợp D( θ , φ ) = F( θ , φ ) · AF( θ , φ ).
Phân tích mảng ăng-ten .
Việc phân tích ăng-ten mảng bao gồm việc xác định các đặc tính bức xạ của nó với giả định rằng bốn tham số đã biết (tổng số phần tử, sự phân bố không gian của các phần tử, sự phân bố biên độ kích thích cho mỗi phần tử và sự phân bố pha kích thích cho mỗi phần tử). Các đặc tính này bao gồm ăng-ten mảng. ' sơ đồ hướng, độ rộng chùm tia ở mức công suất một nửa, hệ số định hướng, mức búp sóng phụ, v.v.
Mảng ăng-ten tích hợp.
Việc tổng hợp một anten mảng là bài toán ngược của việc phân tích nó, cụ thể là tổng hợp bốn tham số của một anten mảng (tổng số phần tử, sự phân bố không gian của các phần tử, sự phân bố biên độ kích thích cho mỗi phần tử và sự phân bố pha kích thích cho mỗi phần tử) dưới các đặc tính bức xạ cho trước, sao cho các đặc tính bức xạ nhất định của mảng đáp ứng các yêu cầu đã định, hoặc sao cho mảng ' Mô hình hướng của s gần giống với mô hình hướng đã được xác định trước.
