Từ góc độ chuyển đổi năng lượng, mở khóa mã tiến hóa của ăng-ten

WWW.WHWIRELESS.COM

Dự kiến mất 15 phút để đọc xong

Trong hệ thống rộng lớn của truyền thông không dây, ăng-ten đóng vai trò then chốt. Về cơ bản, chúng là một loại bộ chuyển đổi năng lượng rất đặc biệt có thể đạt được sự chuyển đổi năng lượng giữa sóng dẫn và sóng không gian tự do. Quá trình chuyển đổi này có tầm quan trọng tối cao trong các giai đoạn truyền và nhận tín hiệu truyền thông.

Khi ở trạng thái truyền tín hiệu, dòng điện tần số cao từ máy phát được truyền dọc theo đường truyền đến ăng-ten. Lúc này, ăng-ten hoạt động nhÆ° một phù thủy ma thuật, khéo léo chuyển đổi năng lượng dưới dạng sóng dẫn (dòng điện tần số cao) thành sóng không gian tá»± do, mà chúng ta thường gọi là sóng điện từ, rồi bức xạ chúng vào không gian xung quanh. Ví dụ, trong giao tiếp điện thoại di động thông thường, các mạch bên trong của điện thoại tạo ra tín hiệu dòng điện tần số cao, được truyền đến ăng-ten của điện thoại. ăng ten sau đó chuyển đổi các tín hiệu này thành sóng điện từ và phát ra chúng, thiết lập kết nối truyền thông với trạm gốc để truyền thông tin.

Trong pha thu tín hiệu, hoạt động của ăng-ten là ngược lại với quá trình trên. Khi sóng điện từ lan truyền trong không gian đến ăng-ten, nó sẽ bắt các sóng điện từ này một cách nhạy bén và chuyển đổi năng lượng mà chúng chứa thành dòng điện tần số cao, đây là sự chuyển đổi từ sóng không gian tự do thành sóng dẫn. Dòng điện tần số cao này sau đó được truyền qua đường truyền đến máy thu để xử lý tín hiệu và trích xuất thông tin sau đó. Ví dụ, ăng-ten tivi trong nhà chúng ta có thể thu sóng điện từ do các đài truyền hình phát ra và chuyển chúng thành tín hiệu điện, được truyền đến tivi, cho phép chúng ta xem nhiều chương trình truyền hình khác nhau.

Khám phá ban đầu: Nguyên mẫu của Ăng-ten và Chuyển đổi năng lượng ban đầu

Vào thế kỷ 19, lĩnh vực điện từ đã chứng kiến những đột phá lý thuyết đáng kể. James Clerk Maxwell đã đề xuất các phương trình Maxwell nổi tiếng, dự đoán về mặt lý thuyết sự tồn tại của sóng điện từ và đặt nền tảng lý thuyết vững chắc cho sự ra đời của ăng-ten. Năm 1887, nhà vật lý người Đức Heinrich Hertz đã tiến hành một loạt các thí nghiệm tiên phong để xác minh các dự đoán của Maxwell. Ông đã thiết kế và sản xuất hệ thống ăng-ten đầu tiên trên thế giới, bao gồm hai thanh kim loại dài khoảng 30 cm, với các đầu được kết nối với hai tấm kim loại có diện tích 40 cm vuông. Sóng điện từ được kích thích thông qua các tia lửa điện giữa các quả bóng kim loại; ăng-ten thu là một ăng-ten vòng vuông kim loại một vòng, cho biết rằng tín hiệu đã được nhận khi các tia lửa điện xuất hiện giữa các điểm cuối của vòng. Thí nghiệm của Hertz không chỉ xác nhận thành công sự tồn tại của sóng điện từ mà còn đánh dấu sự ra đời chính thức của ăng-ten, mở ra một kỷ nguyên mới cho việc khám phá truyền thông không dây của con người. Mặc dù cấu trúc ăng-ten của Hertz rất đơn giản và hiệu suất chuyển đổi năng lượng tương đối thấp, nhưng nó đã đạt được mục tiêu chuyển đổi năng lượng ban đầu từ sóng dẫn hướng sang sóng không gian tự do, cho phép con người lần đầu tiên được trải nghiệm trực quan những điều kỳ diệu của sóng điện từ và tích lũy kinh nghiệm quý báu cho sự phát triển sau này của công nghệ ăng-ten.

Sau Hertz, nhà phát minh người Ý Guglielmo Marconi đã có những tiến bộ đáng kể trong việc ứng dụng ăng-ten. Năm 1901, Marconi đã thành công trong việc truyền thông xuyên đại dương bằng một ăng-ten lớn. Ăng-ten phát của ông bao gồm 50 sợi đồng hướng xuống dưới được sắp xếp theo hình quạt, với đỉnh được kết nối bằng một đường ngang treo giữa hai tòa tháp cao 150 feet và cách nhau 200 feet. Máy phát tia lửa điện được kết nối giữa ăng-ten và mặt đất có thể được coi là ăng-ten đơn cực thực tế đầu tiên. Thí nghiệm truyền thông quan trọng này đã vượt qua Đại Tây Dương, đạt được khả năng truyền tín hiệu đường dài khoảng 2500 km, chứng minh tiềm năng to lớn của ăng-ten trong truyền thông đường dài và đưa truyền thông không dây từ phòng thí nghiệm lên giai đoạn ứng dụng thực tế rộng rãi. Thành công của Marconi đã khơi dậy sự nhiệt tình toàn cầu đối với nghiên cứu về công nghệ ăng-ten và truyền thông không dây, thúc đẩy nhiều nhà khoa học và kỹ sư tham gia vào lĩnh vực này và liên tục cải tiến công nghệ ăng-ten.

Lịch sử phát triển: Những đổi mới công nghệ thúc đẩy nâng cấp chuyển đổi năng lượng

Sau công trình tiên phong của Hertz và Marconi, công nghệ ăng-ten đã bước vào giai đoạn phát triển nhanh chóng. Trong ná»­a đầu thế ká»· 20, đã có sá»± bùng nổ trong việc phát triển ăng-ten dây. Với sá»± mở rộng liên tục của các ứng dụng nhÆ° phát thanh và truyền thông, nhiều loại dây ăng ten đã xuất hiện, chẳng hạn nhÆ° ăng-ten lưỡng cá»±c, ăng-ten vòng và ăng-ten dây dài. Những ăng-ten này phức tạp hÆ¡n về mặt cấu trúc so với các ăng-ten đơn giản ban đầu, cải thiện đáng kể hiệu suất chuyển đổi năng lượng và hướng bức xạ tín hiệu thông qua thiết kế cẩn thận về hình dạng, kích thước và cách sắp xếp của ăng-ten. Ví dụ, ăng-ten Yagi-Uda bao gồm một phần tá»­ hoạt động, một bộ phản xạ và nhiều bộ điều khiển, cho phép nó tập trung năng lượng theo một hướng, tăng cường đáng kể độ khuếch đại của ăng-ten. So với các ăng-ten đơn giản ban đầu, ăng-ten Yagi-Uda hiệu quả hÆ¡n trong việc chuyển đổi năng lượng và truyền tín hiệu, cho phép khoảng cách xa hÆ¡n và truyền thông ổn định hÆ¡n, và đã được sá»­ dụng rộng rãi trong phát thanh truyền hình.

Từ đầu những năm 1930 đến cuối những năm 1950, với phát minh ra ống sóng vi ba và magnetron, công nghệ vi ba nhanh chóng xuất hiện và công nghệ ăng-ten bước vào ká»· nguyên ăng-ten khẩu độ. Trong giai đoạn này, ăng-ten parabol và ăng-ten phản xạ được sá»­ dụng rộng rãi. Ăng-ten parabol sá»­ dụng các tính chất phản xạ của parabol để chuyển đổi sóng hình cầu phát ra từ nguồn cấp thành sóng phẳng, đạt được độ lợi cao và bức xạ tín hiệu chùm hẹp, cho phép năng lượng được phát ra tập trung hÆ¡n, cải thiện đáng kể khoảng cách và chất lượng liên lạc, đóng vai trò quan trọng trong liên lạc radar và vệ tinh. Trong khi đó, các loại ăng-ten mới nhÆ° ăng-ten khe dẫn sóng, ăng-ten thanh điện môi và ăng ten tiếp tục xuất hiện, mỗi loại có những lợi thế về hiệu suất riêng, thích ứng với nhu cầu đa dạng của các tình huống ứng dụng khác nhau.

Sau giữa thế kỷ 20, với sự phát triển nhanh chóng của công nghệ truyền thông, nhu cầu về hiệu suất ăng-ten ngày càng cao, thúc đẩy công nghệ ăng-ten hướng tới sự đa dạng và thông minh. Ăng-ten mảng đạt được sự định hình chùm tia và tính đa dạng về không gian bằng cách sắp xếp nhiều thành phần ăng-ten theo một kiểu nhất định, cho phép điều chỉnh linh hoạt hướng bức xạ tín hiệu và độ lợi theo nhu cầu truyền thông, cải thiện hiệu quả dung lượng và khả năng chống nhiễu của hệ thống truyền thông. Ăng-ten mảng pha, thông qua điều khiển điện tử, có thể thay đổi nhanh chóng và chính xác hướng chùm tia ăng-ten, cho phép theo dõi và truyền thông đồng thời với nhiều mục tiêu, thể hiện những ưu điểm đáng kể trong radar quân sự và trạm gốc truyền thông di động. Ăng-ten thông minh kết hợp công nghệ xử lý tín hiệu tiên tiến và các thuật toán thích ứng để tự động điều chỉnh các thông số ăng-ten như hướng chùm tia và độ lợi theo những thay đổi trong môi trường xung quanh và tín hiệu truyền thông, đạt được hiệu quả truyền thông tối ưu và nâng cao đáng kể mức độ thông minh và việc sử dụng phổ của hệ thống truyền thông.

Sự đa dạng hiện đại: Chuyển đổi năng lượng thông minh trong nhiều tình huống khác nhau

Bước vào xã hội hiện đại, công nghệ truyền thông đã phát triển vượt bậc, các ứng dụng của truyền thông không dây ngày càng phong phú và đa dạng, thúc đẩy công nghệ ăng-ten liên tục phát triển để đáp ứng nhu cầu đặc biệt của các tình huống khác nhau, thể hiện trí tuệ và sự đổi mới vượt trội trong chuyển đổi năng lượng.

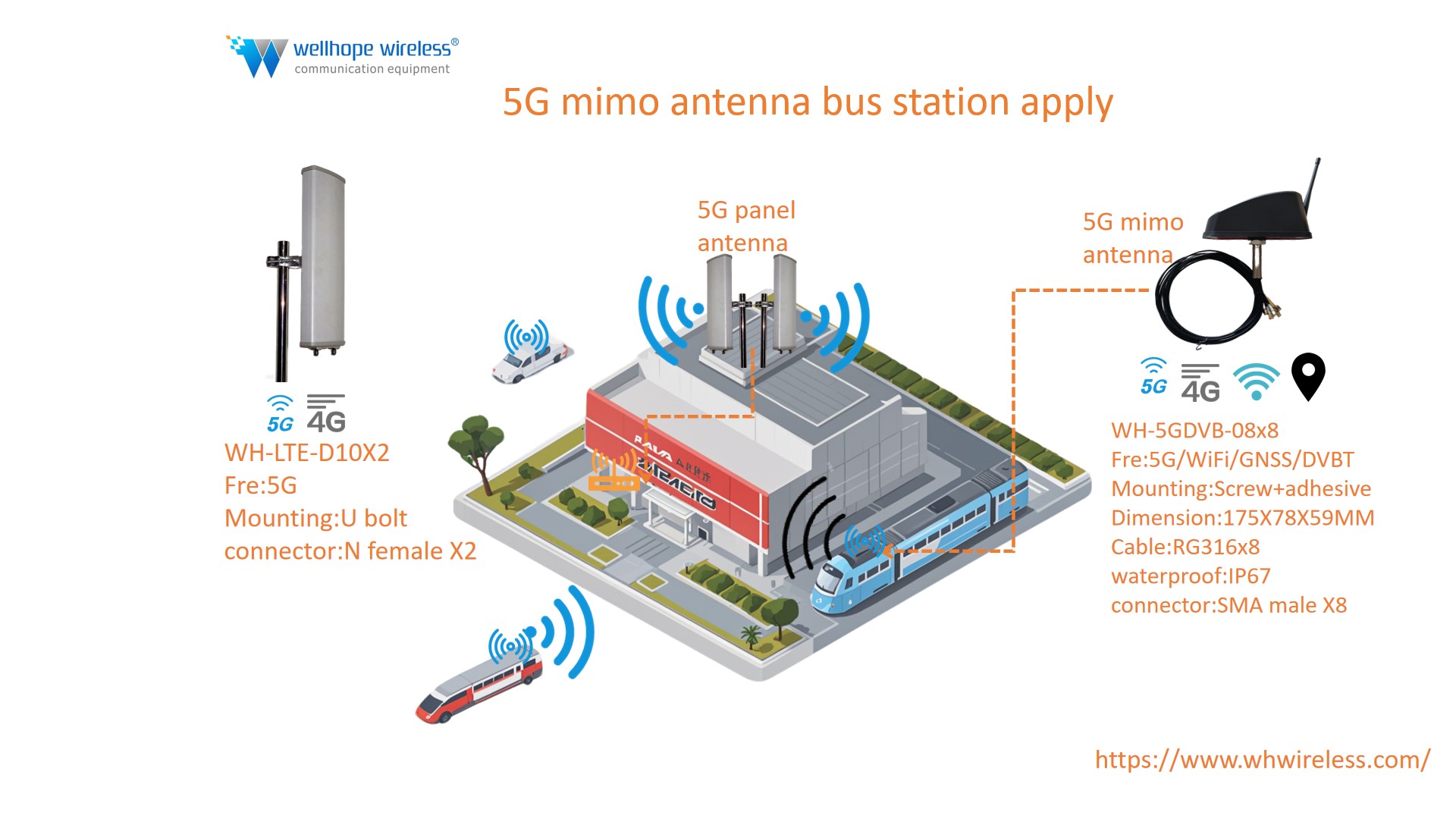

Trong kỷ nguyên truyền thông 5G, nhu cầu về truyền thông tốc độ cao, độ trễ thấp và dung lượng lớn là vô cùng cấp thiết, đặt ra những thách thức chưa từng có đối với hiệu suất của ăng-ten. Các trạm gốc 5G áp dụng rộng rãi công nghệ ăng-ten Massive MIMO (Massive Multiple Input Multiple Output), triển khai một số lượng lớn các thành phần ăng-ten tại trạm gốc để tạo thành các mảng ăng-ten quy mô lớn, đạt được khả năng ghép kênh không gian và định hình chùm tia. Công nghệ này có thể điều chỉnh chính xác hướng bức xạ và độ lợi của tín hiệu theo vị trí và nhu cầu truyền thông của người dùng, tập trung năng lượng vào người dùng mục tiêu, do đó cải thiện hiệu quả truyền tín hiệu và vùng phủ sóng, nâng cao đáng kể dung lượng và hiệu suất của hệ thống truyền thông. Ví dụ, tại các khu vực đô thị đông dân cư, ăng-ten Massive MIMO của trạm gốc 5G có thể sử dụng công nghệ định hình chùm tia để tập trung vùng phủ sóng vào nhiều người dùng khác nhau trong các tòa nhà cao tầng, giải quyết hiệu quả các vấn đề về tắc nghẽn và nhiễu tín hiệu, đảm bảo người dùng có thể tận hưởng các dịch vụ mạng 5G tốc độ cao và ổn định.

Trong lÄ©nh vá»±c truyền thông vệ tinh, ăng-ten cÅ©ng có các yêu cầu nghiêm ngặt về hiệu suất. Ăng-ten vệ tinh cần có độ lợi cao, độ chính xác định hướng cao và khả năng chống nhiễu tốt để đạt được liên lạc đáng tin cậy với vệ tinh. Mảng pha ăng ten được sá»­ dụng rộng rãi trong liên lạc vệ tinh vì chúng có thể thay đổi hướng chùm tia một cách nhanh chóng và linh hoạt bằng cách kiểm soát pha và biên độ của từng phần tá»­ trong ăng ten mảng, đạt được khả năng theo dõi và liên lạc chính xác với vệ tinh. Ăng-ten đa chùm cÅ©ng là một công nghệ then chốt trong liên lạc vệ tinh, có khả năng tập trung năng lượng sóng điện từ theo nhiều hướng, tạo thành nhiều chùm và phủ sóng người dùng ở các khu vá»±c khác nhau, cải thiện đáng kể hiệu quả và dung lượng liên lạc vệ tinh. Ví dụ, ăng-ten đa chùm trong hệ thống liên lạc vệ tinh quỹ đạo Trái đất thấp có thể phân bổ năng lượng sóng điện từ một cách năng động theo nhu cầu liên lạc của các khu vá»±c khác nhau, cung cấp dịch vụ liên lạc chất lượng cao cho người dùng trên mặt đất.

Hệ thống radar, là thiết bị phát hiện quan trọng, đóng vai trò không thể thiếu trong quân sự, khí tượng, hàng không vũ trụ và các lĩnh vực khác. Hiệu suất của ăng-ten radar ảnh hưởng trực tiếp đến khả năng phát hiện và độ chính xác của hệ thống radar. Ăng-ten radar hiện đại thường sử dụng công nghệ mảng pha và công nghệ định hình chùm tia kỹ thuật số. Ăng-ten mảng pha đạt được khả năng quét nhanh và điều khiển chùm tia linh hoạt thông qua quét điện tử, cho phép phát hiện và theo dõi nhiều mục tiêu trong thời gian ngắn. Công nghệ định hình chùm tia kỹ thuật số cho phép định hình và điều khiển chùm tia chính xác hơn bằng cách xử lý kỹ thuật số các tín hiệu từ các thành phần ăng-ten, cải thiện độ phân giải radar và khả năng chống nhiễu. Ví dụ, trong radar quân sự, ăng-ten radar mảng pha có thể quét nhanh không phận, phát hiện và theo dõi kịp thời các mục tiêu trên không, hỗ trợ mạnh mẽ cho các hoạt động phòng không. Trong radar khí tượng, công nghệ định hình chùm tia kỹ thuật số có thể phát hiện chính xác hơn thông tin khí tượng trong các lớp mây, cải thiện độ chính xác của dự báo thời tiết.
